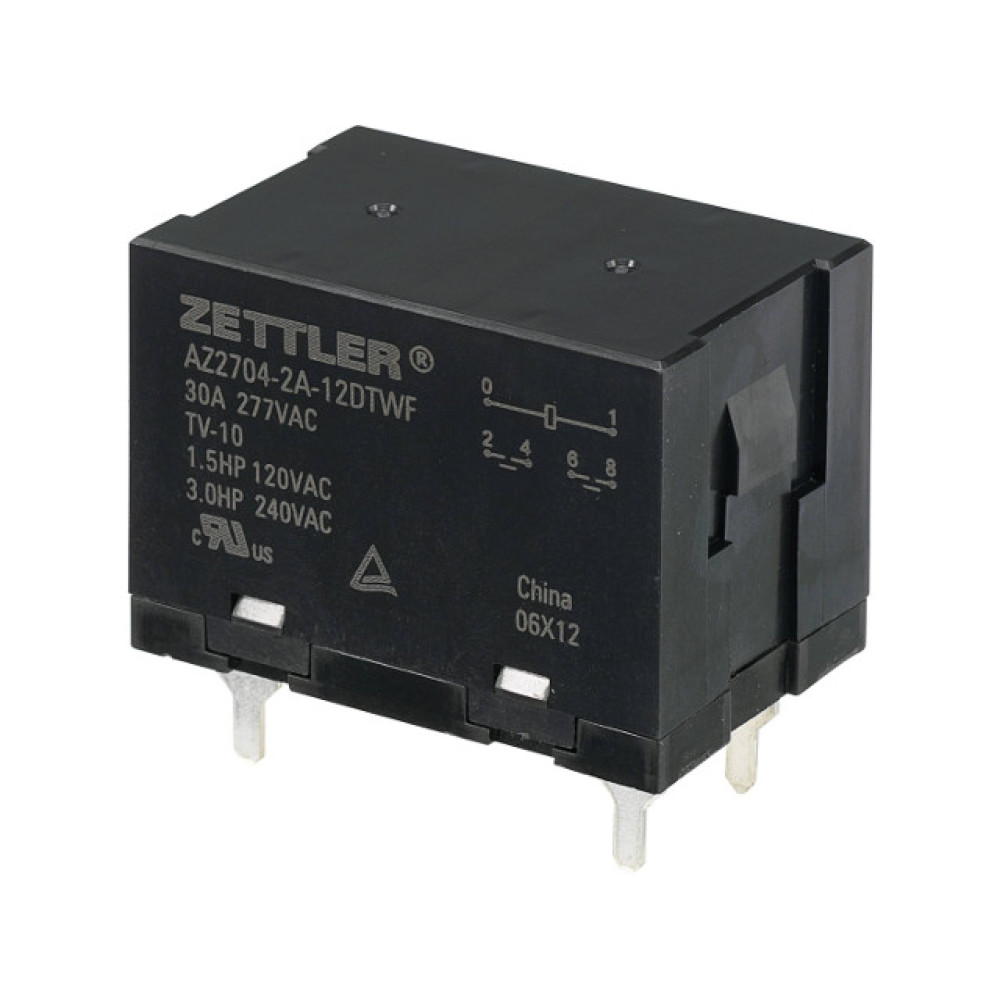

Relej 12VDC 30A 2xU 75R AZ2704-2A-12DTW Zettler

Zettler AZ2704-2A-12DTW je snažni elektromagnetski relej dizajniran za pouzdano upravljanje velikim električnim opterećenjima u industrijskim i profesionalnim aplikacijama. Zahvaljujući konfiguraciji kontakata DPST-NO (2x normalno otvoreni kontakt), zavojnici od 12 V DC i mogućnosti preklapanja struje do 30 A, ovaj relej predstavlja idealno rješenje za upravljanje motorima, grijačima, kompresorima, energetskim sustavima i drugim uređajima velike snage.
Relej je namijenjen za montažu na tiskanu pločicu (PCB), a robusna konstrukcija s kontaktima od AgSnO2 (srebro-kositreni oksid) omogućuje visoku otpornost na električno trošenje i pouzdan rad kod preklapanja zahtjevnih opterećenja. Zettler AZ2704 serija razvijena je za aplikacije gdje su potrebni velika strujna opteretivost, sigurnost i dugotrajnost.

Ključne značajke

·Tip releja: elektromagnetski relej snage
·Zavojnica: 12 V DC
·Struja zavojnice: 90 mA
·Snaga zavojnice: 1,08 W
·Otpor zavojnice: 75 ?
·Konfiguracija kontakata: DPST-NO (2 Form X / 2x normalno otvoreni)
·Maksimalna struja kontakata: 30 A
·Maksimalni napon preklapanja: 400 V AC / 150 V DC
·Maksimalna snaga preklapanja: 8310 VA
·Materijal kontakata: AgSnO2
·Montaža: PCB (kroz otvor / Through Hole)
·Radna temperatura: -40 °C do +85 °C
·Dimenzije: 50,5 × 33,5 × 36 mm
·Mehanička trajnost: ? 1.000.000 ciklusa

Primjena

Zettler AZ2704-2A-12DTW koristi se u:
·industrijskoj automatizaciji
·upravljanju elektromotorima
·HVAC sustavima
·solarnim i energetskim sustavima
·upravljačkim ormarima
·punjačima i napajanjima velike snage
·kućanskim i komercijalnim uređajima
·profesionalnim elektroničkim sklopovima
